Üretim sektöründe kalite standartlarının yükselmesiyle birlikte yalnızca doğru parçayı üretmek değil, üretilen parçanın tasarım verilerine tam uyumlu olduğunu doğrulamak da büyük önem kazanmıştır. Özellikle otomotiv, havacılık, savunma, beyaz eşya ve medikal sektörlerinde milimetrenin hatta mikron seviyesindeki sapmalar bile ürün performansını, montaj kalitesini ve güvenliği doğrudan etkileyebilir.
Geleneksel ölçüm yöntemleri uzun yıllardır kalite kontrol süreçlerinde kullanılmaktadır. Ancak karmaşık geometrilere sahip parçaların sayısının artması ve üretim hızının yükselmesiyle birlikte klasik yöntemler birçok projede yetersiz kalabilmektedir. Bu noktada 3D tarama teknolojileri, kalite kontrol süreçlerini dijitalleştirerek çok daha hızlı, hassas ve güvenilir ölçüm imkânı sunmaktadır.
Bugün birçok üretici firma, yalnızca üretim sonrasında değil; prototip geliştirme, ilk numune onayı, seri üretim doğrulaması ve tersine mühendislik çalışmalarında da 3D tarama tabanlı kalite kontrol sistemlerinden yararlanmaktadır.
3D Tarama ile Kalite Kontrol Nedir?
3D tarama ile kalite kontrol, fiziksel bir parçanın yüksek hassasiyetli optik tarayıcılar kullanılarak dijital ortama aktarılması ve elde edilen verilerin CAD modeli veya teknik çizimlerle karşılaştırılması işlemidir. Bu yöntem sayesinde parçanın yüzey geometrisi milyonlarca veri noktasıyla analiz edilir ve tasarım verileriyle arasındaki boyutsal farklılıklar detaylı şekilde raporlanabilir. Klasik ölçüm yöntemlerinde yalnızca belirli noktalardan ölçüm alınabilirken, 3D tarama teknolojisi parçanın tamamını değerlendirerek çok daha kapsamlı bir analiz sunar.
Geleneksel Ölçüm Yöntemleri Neden Her Zaman Yeterli Olmaz?
Kumpas, mikrometre ve koordinat ölçüm cihazları (CMM) uzun yıllardır kalite kontrol süreçlerinde kullanılmaktadır. Ancak özellikle karmaşık yüzeylere sahip parçalarda yalnızca belirli bölgelerin ölçülmesi, olası geometrik sapmaların gözden kaçmasına neden olabilir. Özellikle aşağıdaki durumlarda klasik yöntemler yetersiz kalabilir:
- Organik veya serbest formlu yüzeyler
- Karmaşık iç ve dış geometriler
- Çok sayıda ölçüm noktası gerektiren parçalar
- Büyük hacimli komponentler
- Kısa sürede ölçülmesi gereken seri üretim parçaları
3D tarama teknolojileri ise tüm yüzeyi tek seferde dijital olarak analiz ederek bu sınırlamaları büyük ölçüde ortadan kaldırır.
3D Tarama ile Kalite Kontrol Süreci Nasıl İlerler?

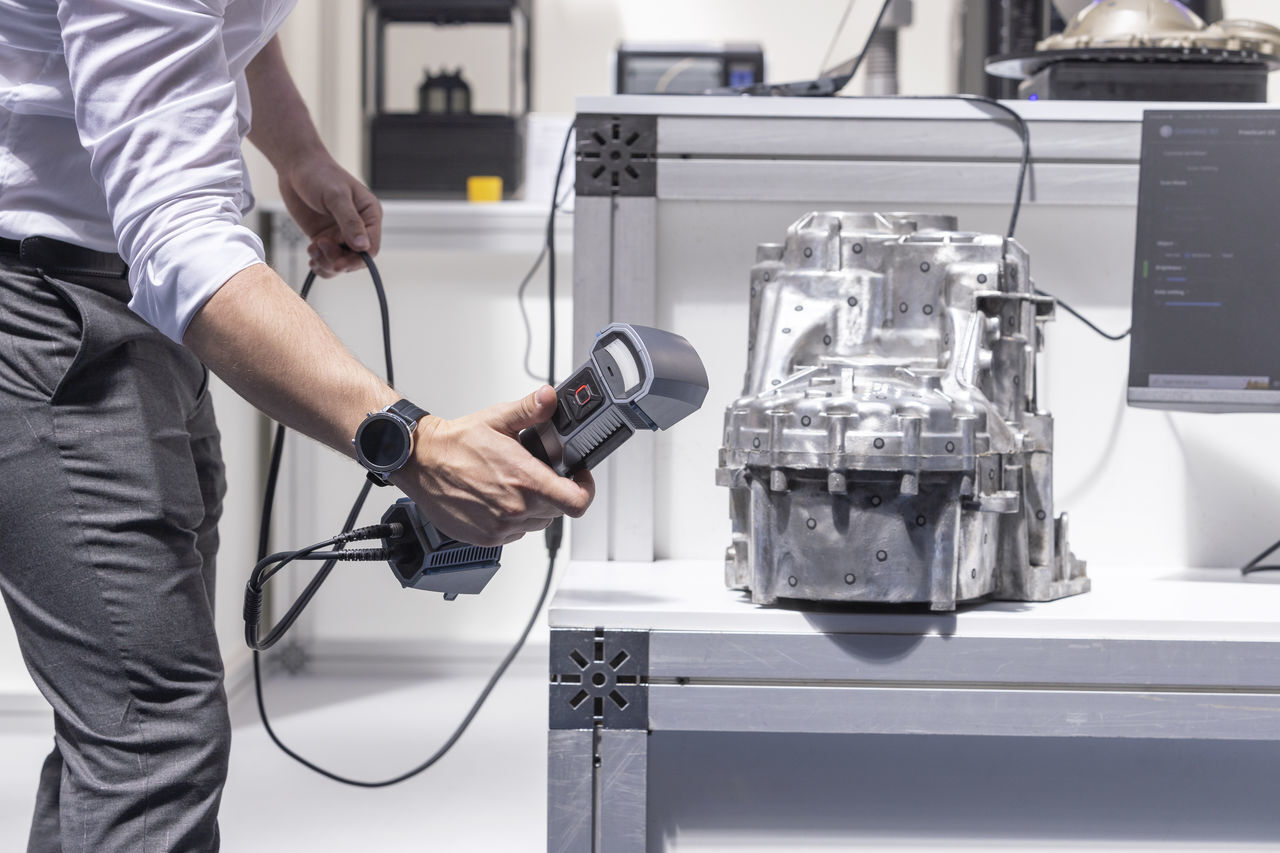

Parçanın Dijital Ortama Aktarılması
İlk aşamada fiziksel parça yüksek hassasiyetli 3D tarayıcılarla taranır. Tarama sırasında parçanın yüzeyinden milyonlarca ölçüm noktası alınır ve üç boyutlu dijital modeli oluşturulur. Bu işlem, parçaya fiziksel temas gerektirmediği için hassas veya deformasyona açık bileşenlerde güvenli bir ölçüm yöntemi sunar.
CAD Verileri ile Karşılaştırma
Tarama tamamlandıktan sonra elde edilen dijital model, ürünün CAD dosyası veya teknik çizimleri ile karşılaştırılır.
Bu aşamada;
- boyutsal sapmalar,
- yüzey deformasyonları,
- tolerans dışı bölgeler,
- montaj uyumsuzlukları,
- üretim hataları
renk haritaları ve detaylı analiz raporlarıyla ortaya çıkarılır.
Bu sayede kalite kontrol süreci yalnızca “ölçmekten” çıkar, mühendislik açısından yorumlanabilir verilere dönüşür.
Sapmaların Analiz Edilmesi
Karşılaştırma sonucunda oluşan sapmalar değerlendirilir.
Örneğin;
- üretim sırasında oluşan çekmeler,
- kalıp deformasyonları,
- işleme hataları,
- montaj problemleri,
- kaynak sonrası şekil bozuklukları
kolaylıkla tespit edilebilir. Bu analizler, üretim süreçlerinin sürekli iyileştirilmesine katkı sağlar.
Raporlama ve Doğrulama
Kalite kontrol sürecinin sonunda detaylı ölçüm raporları hazırlanır.
Bu raporlar;
- ilk numune onayı,
- müşteri kalite süreçleri,
- üretim doğrulaması,
- tedarikçi değerlendirmeleri,
- proses iyileştirme çalışmaları
için güvenilir veri oluşturur.
Hangi Sektörlerde Kullanılır?
3D tarama ile kalite kontrol teknolojileri birçok farklı sektörde aktif olarak kullanılmaktadır.
Otomotiv
Montaj parçalarının ölçü doğrulaması, fikstür kontrolü, plastik enjeksiyon parçalarının kalite analizi ve seri üretim doğrulama süreçlerinde yaygın olarak tercih edilir.
Havacılık ve Savunma
Yüksek hassasiyet gerektiren kritik parçaların tolerans kontrolü ve geometrik doğrulaması için kullanılır.
Beyaz Eşya
Sac parçalar, plastik komponentler ve montaj elemanlarının üretim standartlarına uygunluğu hızlı şekilde doğrulanabilir.
Medikal
Cerrahi ekipmanlar, medikal cihaz bileşenleri ve kişiye özel parçaların hassas ölçümleri gerçekleştirilebilir.
Makine Sanayi
Makine parçalarının montaj uyumu, aşınma analizi ve üretim doğrulaması süreçlerinde önemli avantaj sağlar.
3D Tarama ile Kalite Kontrolün Sağladığı Avantajlar
Dijital kalite kontrol sistemleri firmalara yalnızca daha doğru ölçüm değil, aynı zamanda süreç yönetiminde de önemli kazanımlar sunar.
Başlıca avantajları şunlardır:
- Tüm yüzeyin yüksek hassasiyetle analiz edilmesini sağlar.
- Karmaşık geometrilerde güvenilir ölçüm sunar.
- Kalite kontrol sürelerini önemli ölçüde kısaltır.
- Üretim hatalarını erken aşamada tespit eder.
- Tekrarlanabilir ve standart ölçüm süreçleri oluşturur.
- Ürün geliştirme çalışmalarını destekler.
- İlk numune onay süreçlerini hızlandırır.
- Üretim maliyetlerini ve yeniden işleme ihtiyacını azaltır.
Bu avantajlar, özellikle yüksek kalite standardı gerektiren sektörlerde önemli bir rekabet avantajı oluşturur.
Üretimde Dijital Kalite Kontrol Neden Geleceğin Standardı?
Endüstri 4.0 ile birlikte üretim süreçleri giderek daha fazla dijitalleşmektedir. Kalite kontrol de bu dönüşümün önemli bir parçasıdır. 3D tarama sistemleri sayesinde ölçüm verileri dijital ortamda saklanabilir, geçmiş üretimlerle karşılaştırılabilir ve süreç performansı sürekli takip edilebilir. Bu yaklaşım yalnızca mevcut ürünlerin doğrulanmasını değil, gelecekte yapılacak tasarım ve üretim iyileştirmeleri için de güçlü bir veri altyapısı oluşturur.
3D Proteknik ile Hassas Ölçüm ve Dijital Kalite Kontrol Çözümleri
3D Proteknik olarak yüksek hassasiyetli 3D tarama teknolojilerimiz ve mühendislik altyapımız ile kalite kontrol süreçlerinizi daha hızlı, güvenilir ve verimli hale getiriyoruz.
Hizmetlerimiz kapsamında;
- yüksek hassasiyetli 3D tarama,
- boyutsal kalite kontrol,
- CAD karşılaştırma analizleri,
- tolerans doğrulama,
- ilk numune ölçümleri,
- tersine mühendislik,
- dijital ölçüm raporlaması
gibi süreçleri tek çatı altında sunuyoruz.
Otomotiv, makine, beyaz eşya, savunma ve medikal sektörlerinde ihtiyaç duyduğunuz hassas ölçüm ve kalite kontrol çözümleri için uzman ekibimizle yanınızdayız.
Üretim Kalitenizi Dijital Teknolojilerle Güçlendirin
Kalite kontrol süreçlerinde hız, doğruluk ve güvenilirlik rekabet avantajı sağlar. 3D tarama teknolojileri sayesinde üretim süreçlerinizi dijitalleştirebilir, boyutsal doğruluğu artırabilir ve olası üretim hatalarını daha oluşmadan tespit edebilirsiniz.
3D Proteknik, yalnızca üretim hizmetleri sunmakla kalmaz; aynı zamanda ürün geliştirme ve üretim süreçlerinde ihtiyaç duyulan 3D tarama, boyutsal ölçüm, kalite kontrol ve tersine mühendislik hizmetlerini de tek çatı altında sunar. Böylece hem yeni geliştirilen parçaların hem de mevcut ürünlerin tasarım verilerine uygunluğu güvenilir şekilde doğrulanabilir. Projenize özel ölçüm ve analiz hizmetlerimiz hakkında bilgi almak için bizimle iletişime geçebilirsiniz.
