Bursa’da 3D Tarama ve Tersine Mühendislik Neden Önemlidir?
Üretim sektöründe yıllar önce üretilmiş, teknik çizimleri kaybolmuş veya artık üreticisi tarafından temin edilemeyen parçalar önemli bir sorun oluşturabilir. Özellikle otomotiv, makine, beyaz eşya, kalıp, savunma ve çeşitli endüstriyel üretim alanlarında kullanılan bazı parçaların yeniden temin edilmesi mümkün olmayabilir. Böyle durumlarda parçanın yalnızca fiziksel örneğinin bulunması, yeniden üretim için yeterli bir başlangıç noktası sağlayabilir. 3D tarama ve tersine mühendislik yöntemleri sayesinde fiziksel parça dijital veriye dönüştürülerek yeniden üretime uygun hale getirilebilir.
Bursa, otomotiv, makine, metal, plastik, beyaz eşya ve yan sanayi üretiminin yoğun olduğu önemli sanayi merkezlerinden biridir. Bu nedenle eski parçaların dijitalleştirilmesi, yedek parça üretimi, kalıp yenileme ve mevcut ürünlerin yeniden modellenmesi gibi ihtiyaçlarla karşılaşmak mümkündür. 3D tarama teknolojisi burada fiziksel parçanın geometrisini hızlı şekilde elde etmek için kullanılırken tersine mühendislik süreci bu verinin mühendislik açısından kullanılabilir bir modele dönüştürülmesini sağlar.
Tersine Mühendislik Nedir?
Tersine mühendislik, mevcut bir fiziksel parçanın veya ürünün incelenerek geometrisinin, ölçülerinin ve tasarım özelliklerinin yeniden oluşturulması sürecidir. Geleneksel üretim sürecinde tasarım verisinden fiziksel ürün elde edilirken tersine mühendislikte fiziksel ürün üzerinden tekrar dijital tasarım verisine ulaşılması amaçlanır.
Bu süreç özellikle teknik çizimi, CAD modeli veya üretim dokümantasyonu bulunmayan parçalar için önemli bir çözüm sunabilir. Fiziksel parça 3D tarama ile dijital ortama aktarıldıktan sonra elde edilen veriler analiz edilir ve ihtiyaç doğrultusunda CAD modeli oluşturulabilir. Böylece yalnızca parçanın üç boyutlu görüntüsü elde edilmez, aynı zamanda yeniden üretim, tasarım değişikliği veya mühendislik analizi için kullanılabilecek dijital bir altyapı hazırlanabilir.
3D Tarama Tersine Mühendislikte Nasıl Kullanılır?

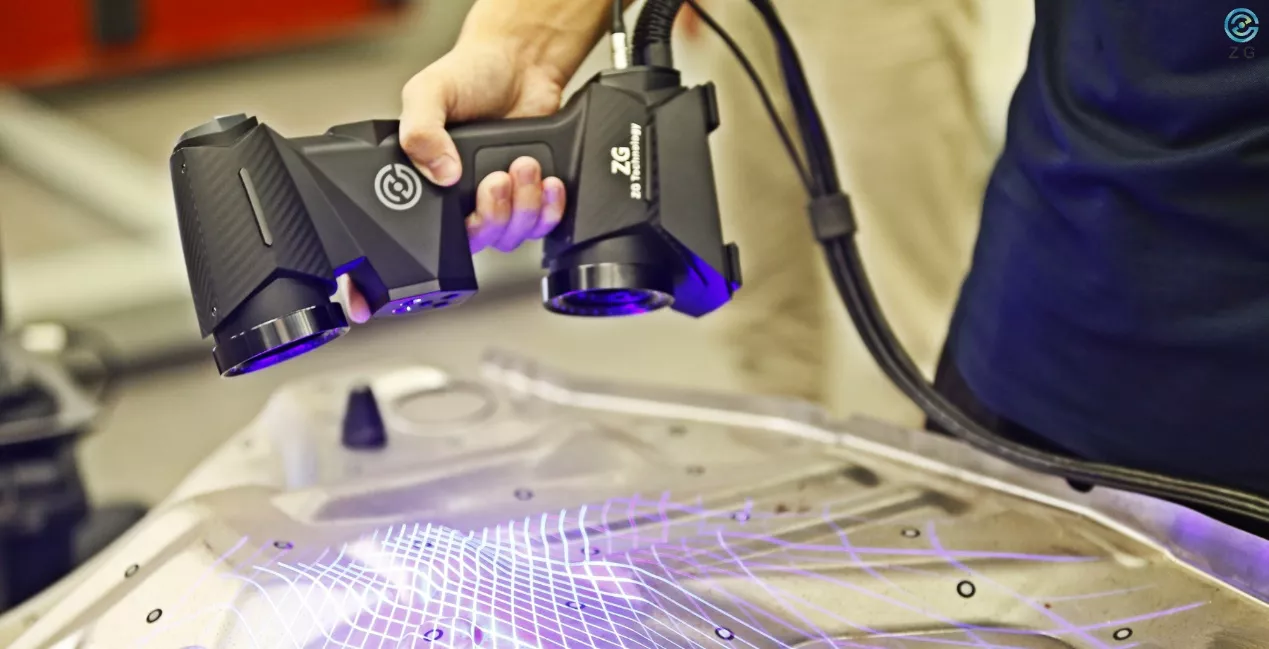

Tersine mühendislik sürecinin ilk aşamalarından biri fiziksel parçanın ölçülmesi ve geometrisinin dijital olarak elde edilmesidir. 3D tarama teknolojisi, parçanın yüzeyinden çok sayıda veri noktası toplayarak üç boyutlu bir veri oluşturur. Bu veri çoğunlukla nokta bulutu veya mesh olarak işlenebilir ve parçanın mevcut geometrisinin detaylı şekilde incelenmesine olanak tanır.
Tarama sırasında parçanın boyutu, geometrisi, yüzey yapısı ve erişilebilir bölgeleri dikkate alınmalıdır. Küçük bir makine komponenti ile büyük bir otomotiv parçasının tarama süreci aynı şekilde planlanmayabilir. Parçanın yüzey özellikleri, parlaklığı, rengi ve geometrik karmaşıklığı da kullanılacak ölçüm yaklaşımının belirlenmesinde etkili olabilir.
Elde edilen tarama verisi daha sonra temizlenerek ve işlenerek mühendislik sürecinde kullanılabilecek hale getirilir. Gerektiğinde referans noktaları, delikler, yüzeyler, eksenler ve diğer geometrik özellikler belirlenerek parçanın tasarım yapısı analiz edilir.
Eski Bir Parça Nasıl Yeniden Üretilir?
Teknik çizimi bulunmayan eski bir parçanın yeniden üretilebilmesi için öncelikle mevcut fiziksel parçanın incelenmesi gerekir. Parçanın kullanılabilir durumda olması, sürecin önemli bir başlangıç noktasıdır. Ancak fiziksel parça zaman içerisinde aşınmış, deforme olmuş veya kullanım nedeniyle orijinal ölçülerinden uzaklaşmış olabilir. Bu nedenle yalnızca tarama verisini doğrudan üretime göndermek her zaman doğru yaklaşım değildir.

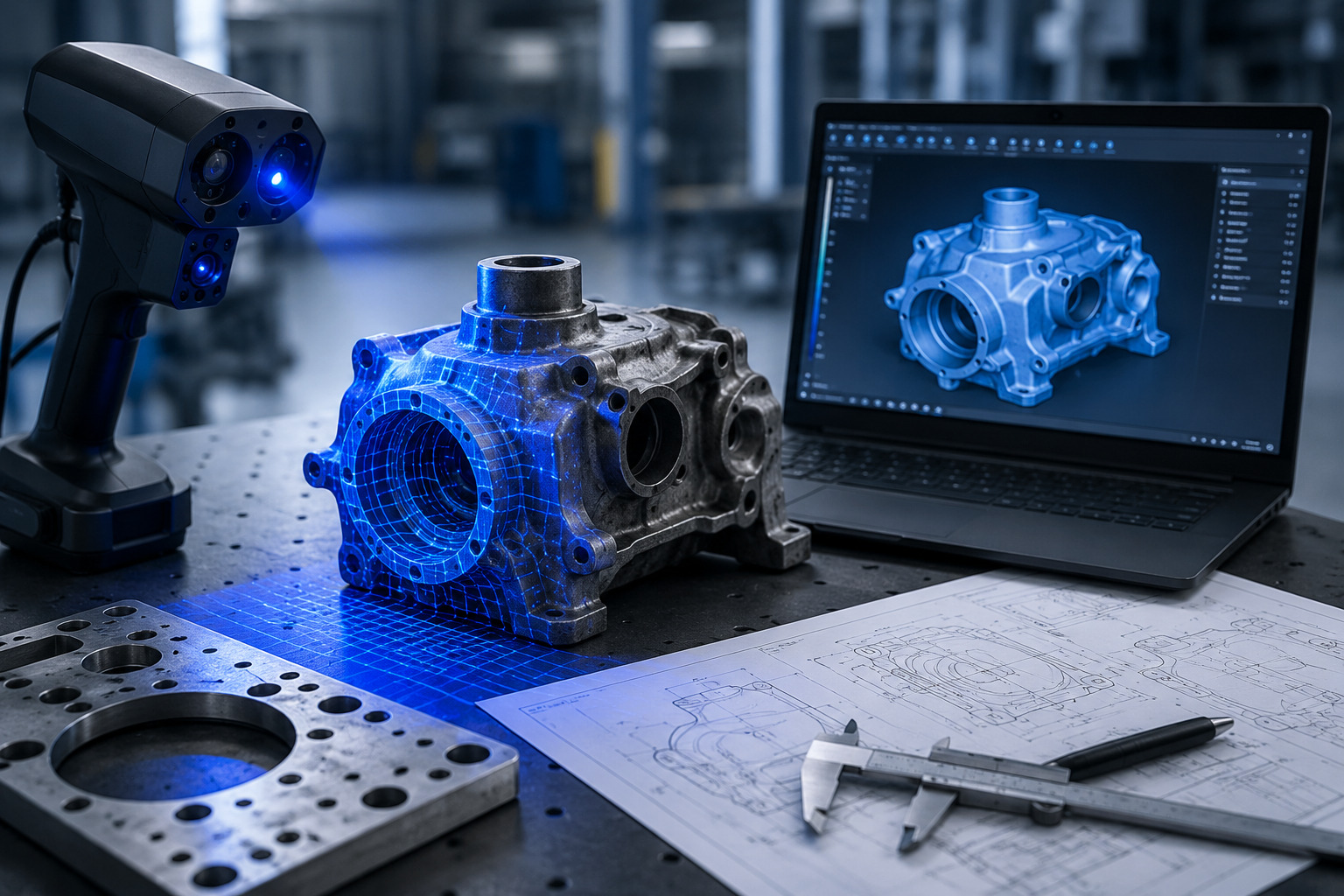

İlk olarak parça 3D tarama yöntemiyle dijital ortama aktarılabilir. Ardından tarama verisi üzerinde gerekli mühendislik analizleri gerçekleştirilerek parçanın nominal geometrisi oluşturulabilir. Aşınmış veya hasar görmüş bölgeler varsa bunların orijinal tasarım açısından değerlendirilmesi gerekebilir. Daha sonra uygun CAD modelleme yöntemiyle üretime hazır bir dijital model hazırlanabilir.

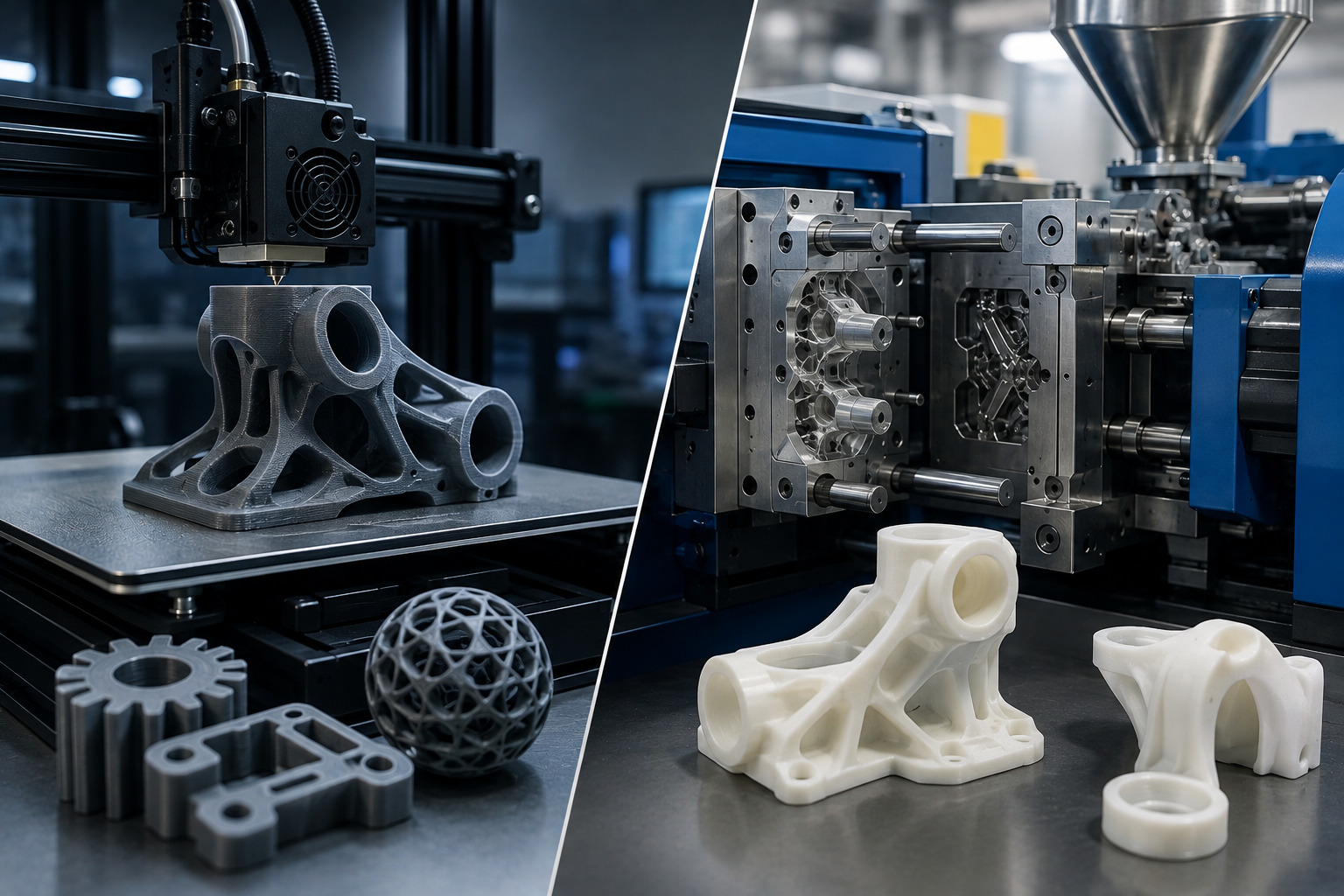

Bu model üzerinden parçanın yeniden üretilmesi için MJF, SLS, FDM, DLP, CNC işleme, plastik enjeksiyon veya parçanın özelliklerine uygun başka bir üretim yöntemi değerlendirilebilir. Böylece eski fiziksel parça, yeniden üretilebilir bir dijital tasarımın başlangıç noktası haline gelir.
Teknik Çizimi Olmayan Parçalar Yeniden Üretilebilir mi?
Evet, birçok durumda teknik çizimi veya CAD modeli bulunmayan parçaların yeniden üretimi mümkün olabilir. Ancak burada parçanın karmaşıklığı, malzemesi, kullanım amacı ve ihtiyaç duyulan toleranslar önemlidir. Basit geometrili bir parça için ölçüm ve CAD modelleme süreci daha kolay ilerleyebilirken karmaşık serbest formlu bir parçanın yeniden oluşturulması daha kapsamlı mühendislik çalışması gerektirebilir.
3D tarama, teknik çizimi bulunmayan parçanın mevcut geometrisinin hızlı şekilde elde edilmesine yardımcı olur. Ancak tarama sonucunda ortaya çıkan veri her zaman doğrudan üretim dosyası anlamına gelmez. Özellikle hassas üretim gerektiren endüstriyel parçalarda tarama verisinin mühendislik açısından değerlendirilmesi, nominal ölçülerin belirlenmesi ve gerekli CAD modelinin oluşturulması önemlidir.
Bu nedenle tersine mühendislik yalnızca “parçayı taramak” olarak düşünülmemelidir. Tarama, sürecin önemli bir aşamasıdır; asıl amaç fiziksel parçadan üretilebilir ve gerektiğinde düzenlenebilir bir mühendislik verisi elde etmektir.
3D Tarama ile CAD Modeli Arasındaki Fark Nedir?
3D tarama sonucunda elde edilen veri, fiziksel parçanın mevcut geometrisini temsil eder. CAD modeli ise mühendislik kuralları doğrultusunda oluşturulmuş, düzenlenebilir ve üretim süreçlerinde kullanılabilen dijital tasarım verisidir. Bu iki veri türü birbirine benzer görünse de kullanım amaçları farklıdır.
Tarama verisi, parçanın yüzeyinin çok sayıda noktasını içererek mevcut fiziksel durum hakkında kapsamlı bilgi sağlayabilir. Ancak bu veri üzerinde doğrudan tasarım değişikliği yapmak veya üretim dokümantasyonu oluşturmak her zaman mümkün olmayabilir. CAD modelleme aşamasında ise tarama verisi referans alınarak yüzeyler, ölçüler, eksenler, delikler ve diğer geometrik özellikler yeniden tanımlanabilir.
Bu nedenle tersine mühendislik projelerinde 3D tarama ile CAD modelleme genellikle birbirini tamamlayan iki aşama olarak değerlendirilir. Tarama fiziksel parçanın dijital karşılığını oluştururken CAD modelleme bu veriyi mühendislik açısından kullanılabilir hale getirir.
Aşınmış Eski Parçalar Nasıl Değerlendirilir?
Eski bir parçanın yeniden üretilmesi sırasında en önemli konulardan biri, mevcut parçanın gerçekten orijinal tasarımı temsil edip etmediğinin değerlendirilmesidir. Uzun süre kullanılan bir komponentte yüzey aşınması, deformasyon, çatlak veya ölçü değişiklikleri oluşmuş olabilir. Parçanın doğrudan taranıp aynı şekilde üretilmesi, mevcut hataların yeni parçaya aktarılmasına neden olabilir.
Bu nedenle aşınmış parçaların tersine mühendislik sürecinde yalnızca ölçüm sonucu değil, parçanın kullanım amacı da dikkate alınmalıdır. Örneğin aşınmış bir milin çapı mevcut durumda nominal değerinden küçük olabilir. Eğer bu ölçü doğrudan CAD modeline aktarılırsa yeni üretilen parça da aynı hatalı ölçüyle oluşturulabilir.
Mühendislik değerlendirmesi sayesinde aşınmış bölgeler tespit edilerek parçanın olması gereken nominal geometrisi yeniden oluşturulabilir. Gerektiğinde başka parçalarla olan bağlantılar, montaj ölçüleri ve üretim standartları da değerlendirilerek daha doğru bir tasarım elde edilebilir.
Tersine Mühendislikte Ölçüm Hassasiyeti Neden Önemlidir?
Yeniden üretilecek parçanın kullanım amacına bağlı olarak ölçüm hassasiyeti büyük önem taşır. Bir dekoratif ürünün dijitalleştirilmesi ile hassas bir makine komponentinin yeniden modellenmesi aynı ölçüm gereksinimlerine sahip değildir. Özellikle birbirine geçen, hareket eden veya belirli toleranslarla çalışan parçalarda küçük ölçü farklılıkları bile montaj sorunlarına neden olabilir.
3D tarama sisteminin doğruluğu kadar ölçüm ortamı, parçanın yüzey özellikleri, tarama yöntemi ve veri işleme süreci de sonucu etkileyebilir. Bu nedenle kritik endüstriyel parçalarda ölçüm sürecinin proje gereksinimlerine uygun şekilde planlanması gerekir.

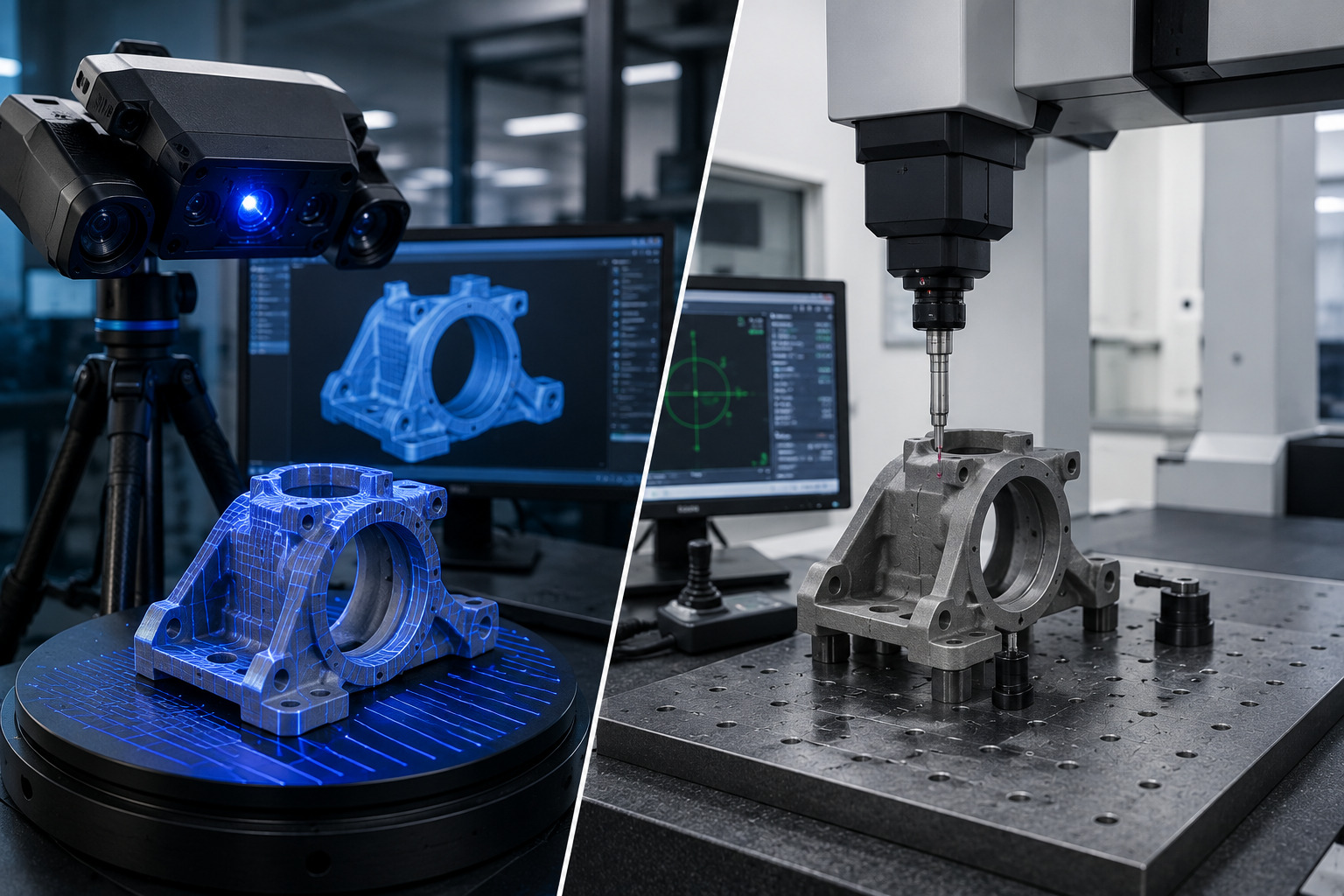

Gerektiğinde 3D tarama verisi CMM gibi farklı ölçüm yöntemleriyle desteklenebilir. Böylece parçanın genel yüzey geometrisi tarama ile elde edilirken kritik çaplar, merkezler veya toleranslar ayrıca hassas şekilde kontrol edilebilir.
3D Tarama ile Eski Kalıplar Yeniden Modellenebilir mi?
Kalıp ve model parçaları da tersine mühendislik uygulamalarında önemli bir yere sahiptir. Özellikle uzun yıllardır kullanılan ancak teknik verileri bulunmayan kalıpların veya modellerin yeniden oluşturulması gerektiğinde mevcut fiziksel örnek dijitalleştirilebilir.
Kalıbın veya modelin 3D taraması alınarak mevcut geometrinin dijital verisi oluşturulabilir. Bu veri üzerinden gerekli yüzeyler yeniden modellenebilir ve gerektiğinde tasarım üzerinde değişiklik yapılabilir. Böylece fiziksel örnek, yeni bir kalıp veya model üretimi için referans olarak kullanılabilir.
Özellikle eski üretim ekipmanlarının devamlılığının sağlanması gereken işletmeler açısından bu yöntem önemli bir avantaj sağlayabilir. Fiziksel parçanın dijital arşivinin oluşturulması, ileride aynı parçaya yeniden ihtiyaç duyulduğunda sürecin daha hızlı başlatılmasına da yardımcı olabilir.
Yedek Parça Üretiminde Tersine Mühendislik
Üreticisi artık faaliyet göstermeyen veya belirli bir parçanın üretimini durduran makinelerde yedek parça temini önemli bir problem haline gelebilir. Makinenin tamamının değiştirilmesi yerine yalnızca ihtiyaç duyulan komponentin yeniden üretilmesi daha ekonomik ve pratik bir çözüm olabilir.
Bu durumda mevcut yedek parça örneği 3D tarama ile dijitalleştirilebilir ve gerekli mühendislik çalışmaları gerçekleştirilebilir. Ardından parçanın kullanım koşullarına göre uygun üretim yöntemi belirlenebilir. Parçanın plastik olması durumunda 3D baskı, CNC işleme veya enjeksiyon gibi yöntemler değerlendirilebilir. Daha yüksek mekanik dayanım gereken uygulamalarda ise farklı üretim teknolojileri tercih edilebilir.
Burada amaç yalnızca eski parçanın kopyasını oluşturmak değildir. Gerektiğinde mevcut tasarımın iyileştirilmesi, üretim yönteminin değiştirilmesi veya parçanın güncel ihtiyaçlara göre optimize edilmesi de mümkün olabilir.
Bursa’da Tersine Mühendislik Hangi Sektörlerde Kullanılır?
Bursa’nın güçlü sanayi altyapısı, tersine mühendislik uygulamalarının birçok farklı sektörde kullanılmasına olanak sağlayan önemli bir üretim ekosistemi oluşturur. Otomotiv ve otomotiv yan sanayinde kullanılan plastik ve metal komponentlerden makine parçalarına, beyaz eşya bileşenlerinden üretim aparatlarına kadar çok farklı parçaların dijitalleştirilmesine ihtiyaç duyulabilir.
Özellikle üretim hattında kullanılan ve artık tedarik edilemeyen bir parçanın yeniden oluşturulması, yeni bir ürünün mevcut fiziksel örnek üzerinden modellenmesi veya üretim kalitesinin kontrol edilmesi gibi süreçlerde 3D tarama ve tersine mühendislik önemli avantajlar sağlayabilir.
Bursa’daki işletmeler açısından bu teknolojilerin bir diğer avantajı da üretim süreçlerinin dijital arşivlenmesidir. Daha önce yalnızca fiziksel olarak saklanan parçaların dijital modellerinin oluşturulması, gelecekteki üretim ve bakım süreçlerinde işletmelere önemli bir veri kaynağı sağlayabilir.
Tersine Mühendislik ile Tasarım Geliştirilebilir mi?
Tersine mühendislik yalnızca mevcut parçanın aynısını üretmek için kullanılmaz. Elde edilen dijital veri, mevcut tasarımın geliştirilmesi için de başlangıç noktası olabilir. Parçanın CAD modeli oluşturulduktan sonra belirli bölgelerde tasarım değişiklikleri yapılabilir, malzeme azaltılabilir veya üretim yöntemine uygun geometrik iyileştirmeler gerçekleştirilebilir.
Örneğin geleneksel yöntemlerle üretilmiş bir parça 3D taranarak dijital ortama aktarılabilir ve ardından MJF veya SLS gibi farklı bir üretim teknolojisine uygun hale getirilebilir. Böylece mevcut ürünün geometrisi korunurken üretim yöntemi değiştirilebilir.
Bu yaklaşım özellikle eski tasarımların modern üretim teknolojilerine aktarılmasında önemlidir. Fiziksel parçanın mevcut avantajları korunurken yeni üretim yöntemlerinin sunduğu tasarım özgürlüğünden yararlanmak mümkün olabilir.
3D Tarama ve Tersine Mühendislik Süreci Nasıl İlerler?
Tipik bir tersine mühendislik projesi, öncelikle parçanın ve projenin ihtiyaçlarının değerlendirilmesiyle başlar. Parçanın kullanım amacı, mevcut fiziksel durumu, ölçüsel gereksinimleri ve elde edilmek istenen çıktı belirlenir. Ardından uygun 3D tarama yöntemi seçilerek parçanın dijital verisi oluşturulur.
Tarama sonrasında elde edilen veri temizlenir, birleştirilir ve mühendislik analizine uygun hale getirilir. Gerekli görülen bölgelerde ölçümler alınarak parçanın temel geometrisi incelenir. Sonraki aşamada ihtiyaca göre yüzey modeli, katı CAD modeli veya üretim için gerekli başka bir dijital veri hazırlanabilir.
Son aşamada oluşturulan model doğrulanarak üretim yöntemine aktarılır. Üretim yöntemi parçanın malzemesine, geometrisine, toleranslarına, kullanım amacına ve üretim adedine göre belirlenebilir. Böylece 3D taramadan yeniden üretime kadar olan süreç tek bir mühendislik akışı içerisinde planlanabilir.
Tersine Mühendislikte En Sık Yapılan Hatalar
Tersine mühendislik projelerinde yapılan hatalardan biri, tarama verisinin doğrudan üretim dosyası olarak kullanılabileceğini düşünmektir. Tarama, fiziksel parçanın mevcut geometrisini ortaya çıkarır ancak üretim için gerekli nominal ölçülerin ve tasarım özelliklerinin ayrıca değerlendirilmesi gerekebilir.
Bir diğer hata ise parçanın kullanım koşullarının göz ardı edilmesidir. Sadece geometrinin doğru şekilde kopyalanması, parçanın gerçek çalışma koşullarında başarılı olacağını garanti etmez. Malzeme, toleranslar, bağlantılar, yükler ve üretim yöntemi birlikte değerlendirilmelidir.
Ayrıca aşınmış veya hasarlı bir parçanın doğrudan kopyalanması da sorun oluşturabilir. Özellikle uzun süre kullanılmış komponentlerde mevcut deformasyonların tespit edilmesi ve parçanın orijinal tasarımının mümkün olduğunca doğru şekilde yeniden oluşturulması gerekir.
3D Proteknik ile Bursa’da 3D Tarama ve Tersine Mühendislik
3D Proteknik, fiziksel parçaların dijital ortama aktarılması, 3D tarama, tersine mühendislik, CAD modelleme ve yeniden üretim süreçlerinde mühendislik odaklı çözümler sunar. Teknik çizimi veya dijital modeli bulunmayan parçaların incelenmesi, mevcut geometrinin taranması ve üretime uygun dijital verilerin oluşturulması gereken projelerde farklı yöntemler birlikte değerlendirilebilir.
Özellikle eski parçaların yeniden üretilmesi, yedek parça oluşturulması, üretim ekipmanlarının dijital arşivlenmesi, mevcut parçaların CAD modelinin hazırlanması ve tasarımın yeni üretim teknolojilerine uyarlanması gibi uygulamalarda 3D tarama ve tersine mühendislik önemli avantajlar sağlayabilir.
Parçanın yalnızca taranması değil, elde edilen verinin üretim amacına uygun şekilde değerlendirilmesi önemlidir. Bu nedenle ölçüm hassasiyeti, parça geometrisi, malzeme, kullanım koşulları ve üretim yöntemi birlikte ele alınarak proje için uygun yaklaşım belirlenmelidir.
Sonuç: Eski Parçalar Dijital Teknolojilerle Yeniden Üretilebilir
Teknik çizimi bulunmayan, üretimi durmuş veya yıllar içerisinde aşınmış parçalar, doğru mühendislik yaklaşımıyla yeniden üretilebilir hale getirilebilir. 3D tarama fiziksel parçanın geometrisinin dijital olarak elde edilmesini sağlarken tersine mühendislik bu verinin üretilebilir ve düzenlenebilir bir tasarıma dönüştürülmesine yardımcı olur.
Özellikle Bursa gibi güçlü bir sanayi altyapısına sahip üretim merkezlerinde bu teknolojiler; otomotiv, makine, beyaz eşya, plastik, kalıp ve farklı endüstriyel uygulamalarda önemli bir çözüm sunabilir. Eski bir parçanın yeniden üretimi, yalnızca mevcut parçanın kopyalanması değil, gerektiğinde tasarımın geliştirilmesi ve güncel üretim teknolojilerine uyarlanması için de fırsat oluşturabilir.
3D tarama, tersine mühendislik, eski parçaların yeniden üretimi veya teknik çizimi bulunmayan parçaların dijitalleştirilmesi hakkında bilgi almak ve projeniz için uygun yöntemi değerlendirmek için 3D Proteknik ile iletişime geçebilirsiniz.
